Здравейте! Като доставчик на променливи реактори, напоследък получавам куп въпроси за това как тези изящни устройства взаимодействат със статични променливи компенсатори (SVC). И така, реших да събера този блог, за да изясня част от объркването и да споделя част от знанията си по темата.
Нека започнем с бързо дефиниране на това, за което говорим. АПроменлив реакторе вид електрически реактор, чието съпротивление може да се регулира. Тази способност за настройка го прави изключително полезен в енергийни системи, където натоварването и работните условия се променят често. От друга страна, статичният променлив компенсатор е устройство, използвано за компенсиране на реактивна мощност в електрическа енергийна система. Помага за поддържане на стабилност на напрежението и подобряване на фактора на мощността.
Основен механизъм на взаимодействие
Когато променлив реактор и SVC се използват заедно в енергийна система, те работят в тандем, за да управляват потока на реактивната мощност. SVC е проектиран да реагира бързо на промени в търсенето на реактивна мощност на системата. Той може или да абсорбира, или да генерира реактивна мощност в зависимост от това дали системата изпитва водещ или изоставащ фактор на мощността.
Междувременно променливият реактор може да се регулира за фина настройка на общата компенсация на реактивната мощност. Например, в ситуация, в която натоварването на енергийната система внезапно се увеличи, SVC може първоначално да се намеси, за да осигури голямо количество реактивна мощност. Но докато системата се стабилизира, променливият реактор може да се регулира, за да поеме част от тежестта на компенсацията. Това помага за оптимизиране на енергийната ефективност и намаляване на цялостния стрес върху SVC.
Предимства на комбинирането на променливи реактори и SVC
Подобрено регулиране на напрежението
Едно от основните предимства на използването на променлив реактор с SVC е по-доброто регулиране на напрежението. SVC може да прави бързи настройки, за да противодейства на краткотрайните колебания на напрежението, докато променливият реактор може да се използва за дългосрочен контрол на напрежението. Тази комбинация гарантира, че напрежението в различни точки на електроенергийната система остава в приемлив диапазон, дори при различни условия на натоварване.
Подобрена корекция на фактора на мощността
Корекцията на фактора на мощността е от решаващо значение както за електрическите предприятия, така и за промишлените потребители. Подобреният фактор на мощността означава, че се губи по-малко енергия под формата на реактивна мощност. Променливият реактор и SVC заедно могат да осигурят по-прецизна и ефективна корекция на фактора на мощността. SVC може бързо да реагира на внезапни промени в търсенето на реактивна мощност на товара, а променливият реактор може да прави по-постепенни настройки, за да поддържа желания фактор на мощността с течение на времето.
Гъвкавост в работата на системата
Възможността за регулиране на реактивното съпротивление на променливия реактор добавя голяма гъвкавост към работата на енергийната система. При различни сценарии, като например по време на пикови или извън пиковите часове, променливият реактор може да бъде настроен на различни стойности, за да оптимизира работата на енергийната система. Тази гъвкавост е особено ценна в съвременните електрически мрежи, които непрекъснато се развиват с интегрирането на възобновяеми енергийни източници.
Видове променливи реактори и тяхното взаимодействие с SVC
Има различни типове променливи реактори и всеки взаимодейства със SVC по уникален начин.

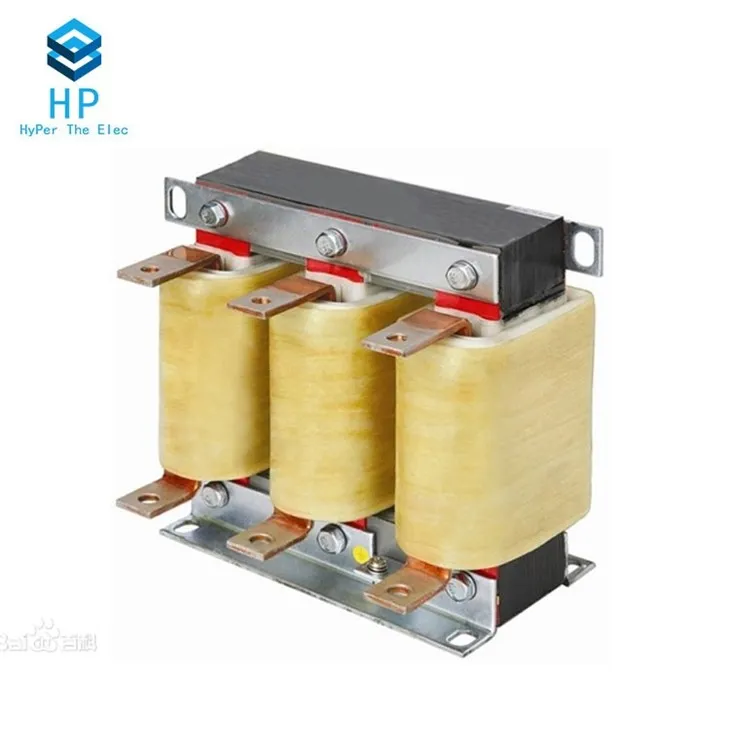

Наситен реактор
Наситеният реактор е вид променлив реактор, който използва магнитно насищане, за да промени своето реактивно съпротивление. Когато се използва с SVC, наситеният реактор може да осигури плавно и непрекъснато регулиране на реактивната мощност. SVC все още може да се справи с бързите промени в системата, а Saturated Reactor може да се използва за по-стабилна, дългосрочна компенсация. Тази комбинация често се използва в приложения, където се изисква висока степен на прецизност в контрола на реактивната мощност, като например в големи промишлени предприятия.
Серия резонансни реактори
Сериен резонансен реактор е друг тип променлив реактор. Може да се използва последователно с SVC за образуване на резонансна верига. Тази верига може да бъде настроена на определена честота, което позволява селективно филтриране на хармоници в електроенергийната система. SVC може да продължи да изпълнява своята функция за компенсиране на реактивната мощност, докато серийният резонансен реактор помага за намаляване на хармоничните изкривявания в системата. Това е особено важно в енергийни системи с голям брой нелинейни товари, като тези в ИТ и телекомуникационните индустрии.
Практически съображения при използване на променливи реактори с SVC
Когато внедрявате комбинация от променливи реактори и SVC в енергийна система, трябва да имате предвид няколко практически съображения.
Координация между устройствата
Правилната координация между променливия реактор и SVC е от съществено значение. Това изисква добре проектирана система за управление, която може да комуникира между двете устройства и съответно да регулира тяхната работа. Системата за управление трябва да може да открива промени в параметрите на енергийната система, като напрежение и ток, и да прави необходимите корекции на реактивното съпротивление на променливия реактор и изходната реактивна мощност на SVC.
Поддръжка и мониторинг
Както променливият реактор, така и SVC изискват редовна поддръжка и наблюдение. Механичните и електрическите компоненти на променливия реактор трябва периодично да се проверяват, за да се гарантира, че функционират правилно. SVC също трябва да се наблюдава за неговата работа и всякакви признаци на неизправност. Редовната поддръжка помага за предотвратяване на неочаквани повреди и осигурява дългосрочна надеждност на енергийната система.
Анализ на разходите и ползите
И накрая, необходим е анализ на разходите и ползите. Въпреки че комбинацията от променлив реактор и SVC може да осигури значителни ползи по отношение на производителността на енергийната система, тя идва и с цена. Първоначалната инвестиция в устройствата, както и разходите за експлоатация и поддръжка, трябва да бъдат претеглени спрямо очакваните ползи от гледна точка на спестяване на енергия, подобрено качество на захранването и повишена надеждност на системата.
Заключение
В заключение, взаимодействието между променлив реактор и статичен компенсатор на променлива е мощен инструмент за управление на реактивната мощност в електроенергийните системи. Комбинацията осигурява подобрено регулиране на напрежението, подобрена корекция на фактора на мощността и по-голяма гъвкавост при работа на системата. Различни типове променливи реактори, като наситени реактори и последователни резонансни реактори, предлагат уникални предимства, когато се използват с SVC.
Ако сте на пазара за променлив реактор или искате да научите повече за това как те могат да работят заедно с SVC за вашата енергийна система, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите най-доброто решение за вашите специфични нужди. Свържете се с нас, за да започнем дискусия относно вашите изисквания и как можем да ви помогнем да оптимизирате вашата енергийна система.
Референции
- Електроенергийни системи: анализ и проектиране, от J. Duncan Glover, Mulukutla S. Sarma и Thomas J. Overbye.
- Контрол на реактивната мощност в електрически системи, от FH Sheble и ME El - Hawary.
