Ядрото в силовия трансформатор играе основна роля в работата му, влияейки върху ефективността, производителността и цялостната функционалност. Като водещ доставчик на силови трансформатори ние разбираме значението на ядрото и неговото въздействие върху качеството на нашите продукти. В тази публикация в блога ще се задълбочим в ролята на ядрото в силовия трансформатор, изследвайки неговите функции, материали и съображения за дизайн.
Функции на ядрото
Основната функция на ядрото в силовия трансформатор е да осигури нисък път на нежелание за магнитния поток. Магнитният поток е от съществено значение за прехвърлянето на електрическата енергия между първичните и вторичните намотки на трансформатора. Когато променлив ток (AC) тече през първичната намотка, той създава променящо се магнитно поле. Ядрото, направено от феромагнитен материал, концентрира това магнитно поле и го канализира през вторичната намотка. Този процес, известен като електромагнитна индукция, позволява на трансформатора да се активизира или да отстъпи напрежението според изискванията.
Друга решаваща функция на ядрото е да се сведе до минимум загубите на енергия. В идеален трансформатор целият магнитен поток, генериран в първичната намотка, ще се свърже с вторичната намотка. Въпреки това, в реални световни приложения, някои от магнитния поток изтича извън сърцевината, което води до индуктивност на изтичане и загуба на енергия. Ядрото помага да се намалят тези загуби чрез ограничаване на магнитното поле в рамките на неговата структура, като се гарантира, че по -голямата част от магнитния поток ефективно се прехвърля между намотките.
Материали, използвани в трансформаторните ядра
Изборът на основен материал значително влияе върху работата на силовия трансформатор. Различните материали имат различни магнитни свойства, като пропускливост, принудителност и загуба на хистерезис. Най -често използваните материали за трансформаторни ядра са силициева стомана и ферит.

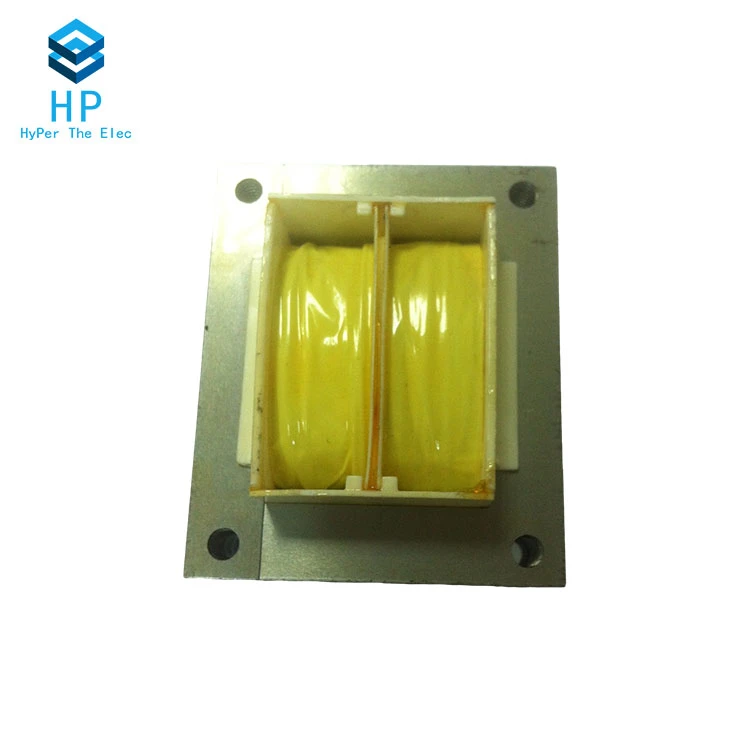

Силиконовата стомана е популярен избор за силови трансформатори поради високата си магнитна пропускливост и ниска загуба на хистерезис. Загубата на хистерезис възниква, когато магнитните домейни в основния материал многократно се обръщат, тъй като токът на променлив ток променя посоката. Силиконовата стомана намалява тази загуба, като има тесен хистерезисен контур, което означава, че по -малко енергия се губи при намагнитване и демагнетизиране на сърцевината. НашитеСилициев стоманен лист трансформаторе проектиран с висококачествени силиконови стоманени ядра, за да се осигури ефективен трансфер на енергия и ниска консумация на енергия.
Ферит е друг материал, използван в трансформаторните ядра, особено в приложения с висока честота. Ферит има високо съпротивление, което помага да се намалят загубите на вихровия ток. Вихровите токове се индуцират в основния материал от променящото се магнитно поле и те могат да причинят значителни загуби на енергия под формата на топлина. Високото съпротивление на Ferrite ограничава потока от вихрови токове, което го прави подходящ за трансформатори, работещи с високи честоти.
Основни съображения за дизайн
Дизайнът на ядрото също играе важна роля за изпълнението на силовия трансформатор. Има няколко фактора, които трябва да се вземат предвид по време на основния процес на проектиране, включително формата на ядрото, размера и метода на подреждане.
Формата на ядрото може да повлияе на разпределението на магнитното поле и ефективността на трансформатора. Общите форми на ядрото включват E - Core, C - Core и Toroidal Core. Е - ядрото е най -широко използваната форма поради своята простота и лекота на производство. Състои се от централен крайник и два външни крайници, като намотките са поставени около централния крайник. C - ядрото е подобно на E - ядрото, но има разцепване в средата, което позволява по -лесна монтаж на навиване. Тороидалното ядро, от друга страна, има кръгла форма и осигурява по -равномерно разпределение на магнитното поле, което води до по -ниска индуктивност на изтичане и по -висока ефективност. НашитеR - Тип трансформаторРазполага с уникален основен дизайн на R - оформен, който предлага отлични магнитни характеристики и ниски електромагнитни смущения.
Размерът на ядрото се определя от изискванията за мощност и напрежение на трансформатора. По -голямото ядро може да се справи с повече мощност и има по -ниски загуби, но също така увеличава цената и физическия размер на трансформатора. Следователно трябва да се постигне баланс между капацитета за обработка на мощността и разходите - ефективност на дизайна.
Методът на подреждане на основните ламинирания също влияе върху работата на трансформатора. Ламиниранията са тънки листове от основен материал, които са подредени заедно, за да намалят загубите на вихровия ток. Ламиниранията обикновено се изолират една от друга, за да се предотврати потока на вихрови токове между тях. Посоката на подреждане и начинът, по който се сглобяват ламинираните, могат да повлияят на магнитните свойства на ядрото и общата ефективност на трансформатора.
Капсулирани трансформатори и ролята на ядрото
Капсулираните трансформатори са проектирани да осигурят допълнителна защита на сърцевината и намотките. Процесът на капсулиране включва покриване на трансформатора със защитен материал, като епоксидна смола, за да се предотврати навлизането на влага, прах и други замърсители. Това не само удължава живота на трансформатора, но и подобрява неговата надеждност и производителност.
ВКапсулиран трансформатор, ядрото все още играе жизненоважна роля в процеса на пренос на енергия. Материалът за капсулиране помага да се разсее топлината, генерирана от сърцевината и намотките, като се гарантира, че трансформаторът работи при безопасна температура. Освен това, капсулирането може да намали шума и вибрациите, произведени от трансформатора, което го прави подходящ за приложения, където се изисква тиха работа.
Заключение
В заключение, ядрото е съществен компонент на силовия трансформатор, отговорен за ръководството на магнитния поток, минимизиране на енергийните загуби и осигуряване на ефективен трансфер на енергия. Изборът на основен материал и дизайн може значително да повлияе на производителността, ефективността и надеждността на трансформатора. Като доставчик на силови трансформатори, ние се ангажираме да използваме висококачествени основни материали и модерни техники за проектиране за производство на трансформатори, които отговарят на разнообразните нужди на нашите клиенти.
Ако сте на пазара за силови трансформатор и искате да научите повече за нашите продукти или ако имате специфични изисквания към вашето приложение, ви каним да се свържете с нас за подробна дискусия. Екипът ни от експерти е готов да ви помогне да изберете правилния трансформатор за вашите нужди и да ви предостави най -добрите решения.
ЛИТЕРАТУРА
- Гроувър, FW (1946). Изчисления на индуктивност: Работни формули и таблици. Dover Publications.
- Chapman, SJ (2012). Основи на електрически машини. McGraw - Hill.
- Del Toro, V. (1998). Електрически машини и захранващи системи. Prentice Hall.
